Il motore di un’auto è formato da numerosi componenti meccanici ed elettronici che lavorano insieme per trasformare l’energia prodotta dalla combustione in movimento. Tra le parti principali troviamo monoblocco, cilindri, pistoni, bielle, albero motore, testata, valvole e distribuzione, ai quali si aggiungono i sistemi di alimentazione, lubrificazione, raffreddamento e gestione elettronica.
Conoscere i principali componenti del motore auto permette non solo di capire meglio come funziona il veicolo, ma anche di individuare con maggiore precisione quale parte potrebbe essere coinvolta in caso di guasto e quale ricambio cercare.
Vediamo quindi quali sono le parti fondamentali del motore, dove si trovano e quale funzione svolgono.

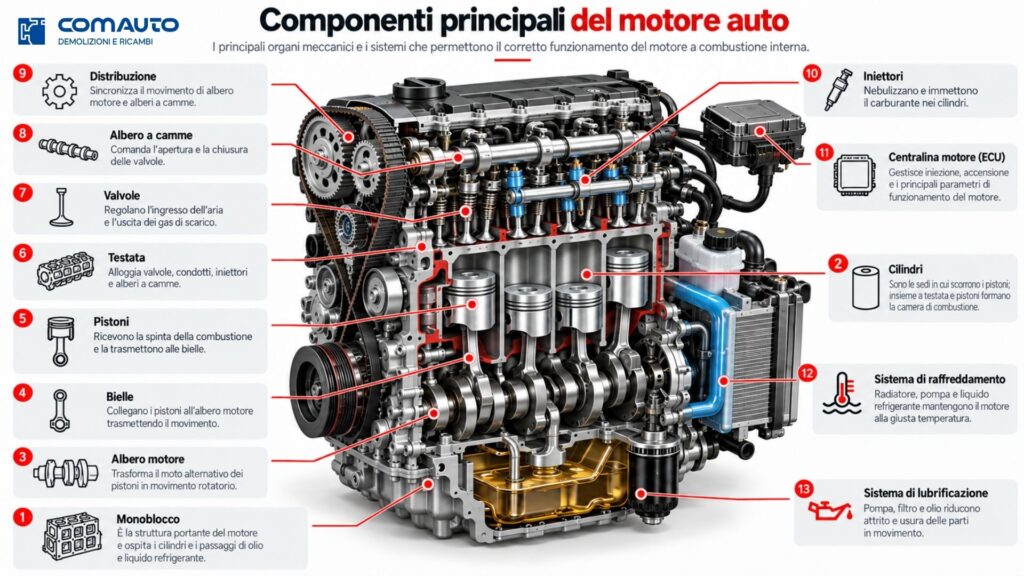

Quali sono i principali componenti del motore di un’auto?
Un motore a combustione interna è composto da una parte strutturale, da elementi mobili che trasformano la combustione in movimento e da diversi sistemi ausiliari indispensabili per alimentazione, raffreddamento, lubrificazione e controllo elettronico.
- Monoblocco: costituisce la struttura principale del motore e contiene i cilindri.
- Cilindri: ospitano il movimento alternato dei pistoni.
- Pistoni: ricevono la pressione generata dalla combustione e la trasformano in movimento.
- Bielle: collegano i pistoni all’albero motore.
- Albero motore: trasforma il movimento alternato dei pistoni in movimento rotatorio.
- Testata: chiude superiormente i cilindri e ospita parte della distribuzione e delle camere di combustione.
- Valvole: regolano l’ingresso dell’aria o della miscela e l’uscita dei gas di scarico.
- Albero a camme: comanda l’apertura e la chiusura delle valvole.
- Distribuzione: sincronizza il movimento dell’albero motore con quello delle valvole.
- Iniettori: dosano e immettono il carburante necessario alla combustione.
- Centralina motore: gestisce elettronicamente numerosi parametri di funzionamento del motore.
- Sistema di raffreddamento: mantiene la temperatura del motore entro valori corretti.
- Sistema di lubrificazione: riduce attrito e usura tra le parti meccaniche in movimento.
Le parti strutturali del motore
La base di tutto il motore è costituita da alcuni elementi strutturali progettati per sopportare temperature elevate, pressioni e sollecitazioni continue. Sono le parti sulle quali vengono montati o all’interno delle quali lavorano molti degli altri componenti.
Monoblocco e cilindri
Il monoblocco, chiamato anche blocco motore, costituisce il corpo principale del propulsore. Al suo interno sono ricavati i cilindri nei quali scorrono i pistoni, oltre a diversi passaggi destinati alla circolazione dell’olio e del liquido refrigerante.
I cilindri guidano il movimento dei pistoni e costituiscono una parte fondamentale della camera nella quale avvengono compressione e combustione. Numero e disposizione dei cilindri variano in base alla configurazione del motore.
Testata e guarnizione della testata
La testata chiude la parte superiore dei cilindri ed è uno degli elementi più complessi del motore. Può ospitare valvole, alberi a camme, candele nei motori benzina, candelette nei diesel e parte dei condotti di aspirazione e scarico.
Tra testata e monoblocco si trova la guarnizione della testata, che deve garantire la tenuta tra camera di combustione, circuito dell’olio e circuito di raffreddamento.
Coppa dell’olio
Nella parte inferiore del motore si trova normalmente la coppa dell’olio, che raccoglie il lubrificante utilizzato per proteggere le parti mobili. Da qui l’olio viene prelevato e rimesso in circolo dalla pompa dell’olio.
I componenti motore auto che trasformano la combustione in movimento
Il principio fondamentale di un motore termico consiste nel trasformare la pressione generata dalla combustione in movimento rotatorio. Per farlo entrano in gioco soprattutto pistoni, bielle e albero motore.
Pistoni
I pistoni scorrono all’interno dei cilindri. La pressione generata durante la combustione li spinge verso il basso e produce il movimento che verrà poi trasferito alla trasmissione.
Il pistone deve resistere a temperature elevate e a forti sollecitazioni meccaniche, mantenendo allo stesso tempo una corretta tenuta all’interno del cilindro.
Fasce elastiche e spinotti
Attorno al pistone sono montate le fasce elastiche, che contribuiscono alla tenuta dei gas di combustione e al controllo dell’olio sulle pareti del cilindro.
Lo spinotto collega invece il pistone alla biella, consentendo il movimento necessario durante le diverse fasi del ciclo del motore.
Bielle
Le bielle collegano i pistoni all’albero motore. Trasmettono quindi la forza generata dalla combustione e rappresentano l’elemento di collegamento tra il movimento lineare del pistone e quello rotatorio dell’albero.
Albero motore
L’albero motore, chiamato anche albero a gomiti, riceve il movimento dalle bielle e lo trasforma in rotazione. È questa rotazione che, attraverso volano, frizione o convertitore e successivamente cambio e trasmissione, permette alle ruote di muoversi.
In termini molto semplici, la sequenza è quindi:
combustione → pistone → biella → albero motore → movimento rotatorio.
Volano
Il volano è collegato all’albero motore e contribuisce a rendere più uniforme la rotazione. Costituisce inoltre un punto di collegamento tra motore e trasmissione.
Distribuzione del motore: valvole, albero a camme e cinghia
Il sistema di distribuzione del motore coordina l’apertura e la chiusura delle valvole con il movimento dei pistoni. Una corretta sincronizzazione è indispensabile perché aspirazione, compressione, combustione e scarico avvengano nel momento previsto.
Valvole di aspirazione e scarico
Le valvole di aspirazione permettono l’ingresso dell’aria o della miscela aria-carburante nella camera di combustione, mentre le valvole di scarico consentono l’uscita dei gas prodotti dalla combustione.
Albero a camme
L’albero a camme controlla il movimento delle valvole attraverso un profilo studiato per determinarne il momento e l’ampiezza di apertura.
Cinghia o catena di distribuzione
Il collegamento tra albero motore e alberi a camme viene normalmente realizzato mediante una cinghia di distribuzione o una catena di distribuzione, a seconda del progetto del motore.
La loro funzione è mantenere perfettamente sincronizzati pistoni e valvole. Un problema alla distribuzione può quindi avere conseguenze importanti sul funzionamento del motore.
Alimentazione e combustione
Per funzionare, il motore deve ricevere la corretta quantità di aria e carburante. Questo compito è affidato al sistema di alimentazione e ad altri componenti che variano in parte tra motori benzina e diesel.
Iniettori
Gli iniettori dosano il carburante e lo introducono nel sistema di aspirazione o direttamente nella camera di combustione, a seconda della tecnologia utilizzata dal motore.
Quantità e momento dell’iniezione vengono gestiti con grande precisione perché influenzano prestazioni, consumi ed emissioni.
Candele e candelette
Nei motori a benzina, le candele generano la scintilla che permette di accendere la miscela aria-carburante.
Nei motori diesel la combustione avviene invece grazie alle elevate temperature raggiunte comprimendo l’aria. Le candelette hanno principalmente il compito di agevolare l’avviamento e il funzionamento nelle fasi iniziali, soprattutto a basse temperature.

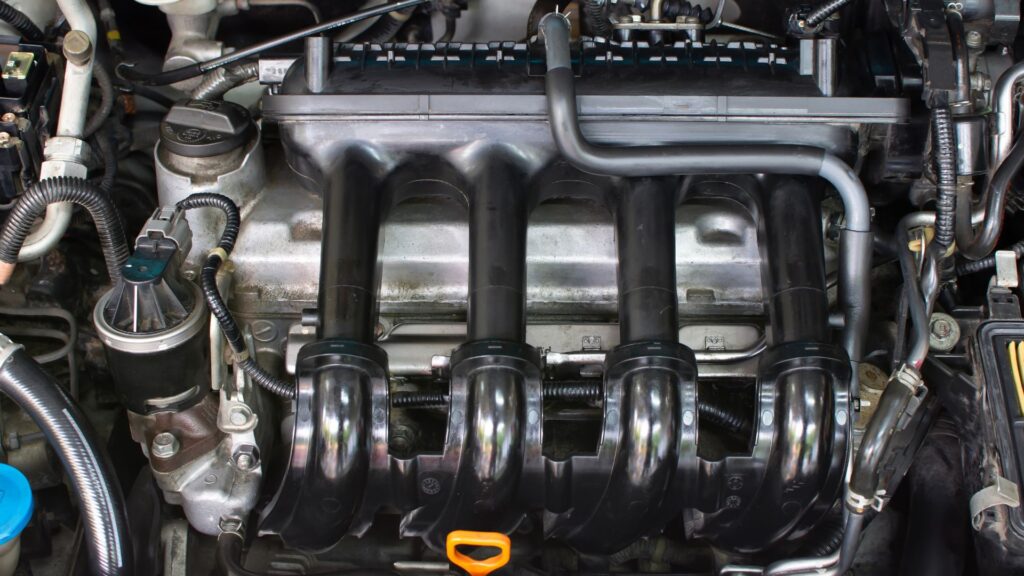

Collettore di aspirazione
Il collettore di aspirazione distribuisce l’aria verso i cilindri. Una corretta gestione del flusso è essenziale per assicurare al motore la quantità d’aria richiesta nelle diverse condizioni di utilizzo.
Corpo farfallato
Nei motori che lo utilizzano, il corpo farfallato regola la quantità d’aria che entra nel motore in funzione della richiesta del conducente e dei parametri gestiti dalla centralina.
Debimetro
Il debimetro misura la quantità d’aria aspirata dal motore e invia questa informazione alla centralina, che la utilizza per regolare correttamente l’alimentazione. In caso di sostituzione è possibile consultare anche i debimetri auto usati disponibili su Comauto.
Turbocompressore e sistema di sovralimentazione
Molti motori moderni utilizzano un turbocompressore per aumentare la quantità d’aria introdotta nei cilindri. Il turbo sfrutta l’energia dei gas di scarico per azionare una turbina collegata a un compressore, che comprime l’aria diretta verso il motore.
Aumentando la quantità d’aria disponibile è possibile migliorare il riempimento dei cilindri e ottenere una maggiore potenza da una determinata cilindrata.
Intercooler
Nei motori sovralimentati è generalmente presente anche l’intercooler, uno scambiatore che raffredda l’aria compressa prima che entri nel motore. Raffreddandosi, l’aria diventa più densa e può contribuire a rendere più efficiente il processo di combustione.
Quando è necessario sostituire questo componente, nel catalogo Comauto è possibile verificare la disponibilità di turbocompressori usati originali per diverse marche e motorizzazioni.
Il sistema di lubrificazione del motore dell’auto
All’interno del motore numerosi componenti metallici si muovono ad alta velocità e sono continuamente sottoposti ad attrito. Il sistema di lubrificazione distribuisce olio alle superfici interessate per limitare usura, attrito e aumento eccessivo della temperatura.
Il circuito comprende elementi come coppa dell’olio, pompa, filtro, condotti e punti di lubrificazione. L’olio viene prelevato dalla coppa, mandato in pressione e distribuito alle parti del motore che ne hanno bisogno, per poi ritornare nella parte inferiore del propulsore.
Una lubrificazione insufficiente può compromettere rapidamente componenti importanti come cuscinetti, albero motore, pistoni, alberi a camme e turbocompressore.
Il sistema di raffreddamento del motore di una macchina
La combustione genera una grande quantità di calore e il motore deve essere mantenuto all’interno di un intervallo di temperatura adeguato. Per questo interviene il sistema di raffreddamento del motore, formato da più componenti che lavorano insieme.
Radiatore
Il radiatore auto ha il compito di dissipare il calore assorbito dal liquido refrigerante. Il fluido caldo proveniente dal motore attraversa il radiatore, cede calore all’aria e torna nuovamente nel circuito.
Per approfondire i segnali che possono indicare un problema a questo componente puoi leggere anche la guida dedicata al radiatore auto rotto e ai sintomi da riconoscere.
Pompa dell’acqua
La pompa dell’acqua mantiene in circolazione il liquido refrigerante tra motore e radiatore. Senza una corretta circolazione, il calore non può essere trasferito efficacemente verso il radiatore.
Termostato
Il termostato regola il passaggio del refrigerante verso il radiatore in base alla temperatura del motore, contribuendo a far raggiungere rapidamente la corretta temperatura di esercizio e a mantenerla stabile.
Elettroventola
L’elettroventola del radiatore aumenta il flusso d’aria attraverso il radiatore quando quello generato naturalmente dalla marcia non è sufficiente, ad esempio durante una sosta con motore acceso o nella guida a bassa velocità.
Se vuoi approfondirne il funzionamento, i segnali di malfunzionamento e le possibili cause di un’anomalia puoi consultare la guida Comauto dedicata all’elettroventola del radiatore auto.
Motore auto componenti elettronici
Nei veicoli moderni il funzionamento del motore non dipende solamente dalla meccanica. Una rete di sensori e unità elettroniche controlla continuamente parametri come quantità d’aria aspirata, temperatura, pressione, posizione degli alberi e composizione dei gas di scarico.
Centralina motore ECU
La centralina motore, conosciuta anche come ECU o ECM, riceve i dati provenienti dai sensori e utilizza queste informazioni per gestire parametri come iniezione, accensione e rapporto aria-carburante.
La centralina deve essere compatibile con la specifica configurazione del veicolo e, in caso di sostituzione, possono essere necessarie operazioni di codifica o adattamento. Nel catalogo Comauto è disponibile una sezione dedicata alle centraline auto.
Se invece il problema è capire se questo componente stia funzionando correttamente, può essere utile approfondire i sintomi di una centralina auto guasta.
Sensori del motore
I sensori permettono alla centralina di sapere cosa sta accadendo all’interno e intorno al motore. Tra quelli più importanti troviamo il sensore di temperatura, il sensore di posizione dell’albero motore, il sensore dell’albero a camme, il debimetro e la sonda lambda.
Questi dispositivi non producono direttamente movimento, ma sono indispensabili perché la gestione elettronica possa adattare il funzionamento del motore alle diverse condizioni.
Come lavorano insieme le parti del motore di una macchina?
Per capire realmente come funziona il motore di un’auto è utile osservare i componenti non come elementi separati, ma come parti di uno stesso processo.
- Aspirazione: l’aria entra nel motore attraverso il sistema di aspirazione.
- Alimentazione: gli iniettori forniscono la quantità di carburante necessaria.
- Compressione: il pistone comprime l’aria o la miscela all’interno del cilindro.
- Combustione: l’energia viene liberata dalla combustione del carburante.
- Movimento del pistone: la pressione spinge il pistone lungo il cilindro.
- Trasmissione della forza: la biella trasferisce il movimento all’albero motore.
- Rotazione: l’albero motore trasforma il movimento alternato in rotazione.
- Scarico: i gas prodotti dalla combustione vengono espulsi attraverso le valvole di scarico.
Durante tutto il processo, la distribuzione mantiene sincronizzati pistoni e valvole, il circuito dell’olio protegge le parti mobili, il sistema di raffreddamento controlla la temperatura e la centralina adatta continuamente il funzionamento del motore in base ai dati ricevuti dai sensori.
Quali componenti del motore si possono sostituire?
Un problema al motore non significa necessariamente dover sostituire l’intera unità. In base al tipo di danno e alla diagnosi effettuata, può essere possibile intervenire su un singolo componente o su un sistema collegato.
Tra i ricambi che possono essere sostituiti separatamente troviamo, ad esempio, turbocompressore, radiatore, elettroventola, centralina, debimetro e altri componenti dell’alimentazione, del raffreddamento o dell’elettronica.
Quando invece il danno interessa in modo esteso il propulsore o quando la riparazione non risulta economicamente conveniente, può essere valutata la sostituzione dell’intera unità con un motore usato compatibile.
Motore completo o singolo componente: cosa bisogna identificare prima dell’acquisto?
Prima di acquistare un motore o uno dei suoi componenti è fondamentale verificare con attenzione la compatibilità del ricambio con il veicolo. Marca e modello dell’auto da soli non sono sempre sufficienti, perché lo stesso modello può essere stato commercializzato con motorizzazioni e configurazioni differenti.
Tra le informazioni utili da controllare troviamo:
- marca e modello del veicolo;
- anno e versione;
- motorizzazione;
- codice motore;
- eventuale codice OEM del ricambio;
- caratteristiche e connettori del componente da sostituire.
Il codice motore è particolarmente importante perché identifica la famiglia e la configurazione tecnica del propulsore. Se non sai dove cercarlo puoi consultare la guida Comauto dedicata a dove trovare il codice motore sul libretto.
Per i singoli componenti può essere altrettanto utile confrontare il riferimento riportato sul pezzo da sostituire. Nell’approfondimento sul codice dei ricambi auto trovi maggiori informazioni su come utilizzare questi identificativi per ridurre il rischio di acquistare un ricambio non compatibile.
Componenti motore usati: cosa controllare
Quando si sceglie un componente motore usato, la compatibilità è il primo aspetto da verificare. Un ricambio apparentemente identico può infatti differire per motorizzazione, anno di produzione, codice originale, collegamenti o configurazione elettronica.
È quindi importante confrontare i dati del componente da sostituire con quelli del ricambio disponibile e affidarsi a un venditore in grado di fornire informazioni chiare sul pezzo proposto.
Nel catalogo Comauto è possibile cercare ricambi auto usati per marca, modello e tipologia di componente, oltre a consultare la sezione dedicata ai ricambi motore auto.
Se il problema riguarda invece l’intero propulsore, nell’approfondimento dedicato ai motori usati per auto trovi indicazioni su compatibilità, codice motore e aspetti da valutare prima dell’acquisto.
Conoscere i componenti del motore aiuta a scegliere il ricambio corretto
Il motore è un sistema complesso nel quale ogni elemento svolge una funzione precisa e lavora in relazione con molti altri componenti. Pistoni, bielle e albero motore trasformano la combustione in movimento; distribuzione e valvole regolano i diversi momenti del ciclo; alimentazione ed elettronica controllano aria e carburante; lubrificazione e raffreddamento proteggono il motore durante il funzionamento.
Capire quali sono i componenti del motore auto e come interagiscono tra loro aiuta quindi anche a comprendere perché, prima di sostituire un pezzo, sia necessario identificare con precisione il componente interessato e verificarne la compatibilità.
